影响化学强化玻璃强度的因素
摘自：中华玻璃网
利用玻璃表面离子迁移和扩散特性，使玻璃表面区域（一般数百微米以内厚度）成份发生变化，此变化导致玻璃表面微裂纹消失或在玻璃表面形成压应力层，从而使得玻璃强度提高，这一技术称为玻璃的化学强化。
影响化学强化玻璃强度的因素
玻璃成份：一般SiO2含量在60-65%。Al2O3在离子交换过程中起加速作用.Al2O3的合适用量1%～ 17%。含量小于1%时，玻璃的化学稳定性差，含量大于17%时，生产玻璃时原料熔化困难。
熔盐成份：KNO3成份越纯越好。Na2O杂质超过0.5%就会对强化效果产生影响。必须及时补充新溶盐和及时净化盐池

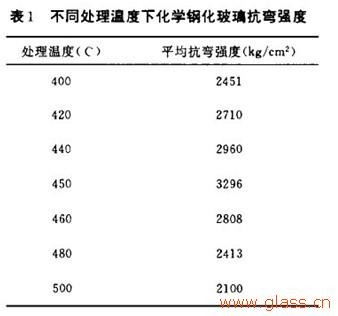

处理温度：必须采用适宜的温度，过低造成离子交换无法进行，过高则会造成玻璃结构松弛，而使得强度降低
处理时间：越长强度越大，但过长时间产生的效益并不明显
